La Launch X431 PRO5 est une valise diagnostic auto multimarque conçue pour les garages, mécaniciens, techniciens automobiles et utilisateurs expérimentés qui recherchent un équipement capable d’aller bien au-delà de la simple lecture des codes défauts OBD2.

Associant une tablette Android 10 pouces à l’interface professionnelle SmartLink C, le X431 PRO5 permet d’effectuer un diagnostic complet des systèmes électroniques, des tests actifs bidirectionnels, différentes opérations de codage et d’adaptation ECU ainsi que de nombreuses fonctions de maintenance.

Compatible avec les technologies J2534 Pass-Thru, CAN FD et DoIP, cette valise de diagnostic LAUNCH constitue une solution particulièrement adaptée aux véhicules récents comme aux architectures électroniques plus traditionnelles.

Un diagnostic auto complet sur plus de 100 marques

Le Launch X431 PRO5 permet d’interroger les différents calculateurs présents dans un véhicule compatible afin d’obtenir une vision beaucoup plus complète qu’avec un lecteur OBD2 standard.

Moteur, transmission, ABS, ESP, airbags SRS, direction assistée, climatisation, système de freinage, carrosserie, tableau de bord, passerelle électronique, immobilisation ou encore TPMS : l’appareil peut accéder à de nombreux systèmes selon l’équipement et les possibilités du véhicule.

Vous pouvez lire et effacer les codes défauts, consulter les paramètres en temps réel et analyser les informations remontées par les différents calculateurs afin de faciliter la recherche de panne.

La fonction AutoVIN, lorsqu’elle est prise en charge par le véhicule, permet également d’identifier automatiquement certaines informations du véhicule et de simplifier le démarrage du diagnostic.

Sur les véhicules compatibles, la représentation topologique du réseau électronique offre une vue claire des différents modules et permet d’identifier rapidement les calculateurs présentant un défaut ou un problème de communication.

Diagnostic bidirectionnel et tests actifs

La Launch X431 PRO5 prend en charge le contrôle bidirectionnel sur les véhicules compatibles.

Contrairement à un outil qui se contente de lire les données transmises par les calculateurs, un diagnostic bidirectionnel peut également envoyer certaines commandes aux systèmes électroniques du véhicule.

Selon le modèle, il devient ainsi possible d’actionner directement certains composants comme un ventilateur, une pompe, un relais, une électrovanne, un éclairage ou un système de verrouillage afin de vérifier leur comportement.

Cette fonction est particulièrement utile lors d’une recherche de panne puisqu’elle aide à distinguer plus rapidement un composant défectueux d’un problème de commande électronique ou de câblage.

Codage ECU, adaptations et apprentissages

Le Launch X431 PRO5 prend en charge différentes fonctions de codage ECU, d’adaptation et d’apprentissage en fonction de la marque, de l’année et des calculateurs présents dans le véhicule.

Ces fonctions peuvent être utilisées lors du remplacement de certains modules électroniques ou lorsqu’une procédure d’initialisation, de configuration ou d’adaptation est nécessaire.

Le X431 PRO5 peut également permettre d’accéder à certains paramètres de personnalisation lorsque ceux-ci sont proposés par le constructeur du véhicule.

Les possibilités de codage varient cependant fortement d’un véhicule à l’autre. La présence d’une fonction sur une marque ne signifie pas nécessairement qu’elle sera disponible sur l’ensemble de ses modèles et motorisations.

SmartLink C et programmation J2534 Pass-Thru

L’un des principaux avantages du Launch X431 PRO5 avec SmartLink C réside dans sa compatibilité avec la norme SAE J2534 Pass-Thru.

Le SmartLink C peut servir d’interface de communication entre le véhicule et un ordinateur équipé d’un logiciel constructeur compatible. Cette fonction permet d’accéder à certaines procédures de programmation ou de reprogrammation ECU lorsque celles-ci sont prises en charge par le constructeur concerné.

Cette architecture est particulièrement intéressante pour les ateliers souhaitant associer une valise diagnostic multimarque professionnelle à une interface Pass-Thru capable de fonctionner avec certains logiciels OEM.

Important : la compatibilité J2534 ne signifie pas que tous les calculateurs peuvent être programmés directement depuis la tablette. Selon la marque et l’intervention souhaitée, un ordinateur, un logiciel constructeur officiel, un compte utilisateur ou un abonnement OEM peuvent être nécessaires.

Compatible CAN FD et DoIP pour les véhicules récents

Les véhicules modernes utilisent des réseaux électroniques toujours plus rapides et plus complexes. Le SmartLink C fourni avec le Launch X431 PRO5 prend notamment en charge les protocoles CAN FD et DoIP.

La compatibilité CAN FD permet de communiquer avec certains véhicules de nouvelle génération utilisant cette évolution du réseau CAN traditionnel.

Le protocole DoIP permet quant à lui d’assurer le diagnostic via une communication IP sur les véhicules compatibles.

Grâce à cette prise en charge, le X431 PRO5 peut être utilisé aussi bien sur de nombreux véhicules traditionnels que sur des modèles récents intégrant des architectures électroniques plus modernes.

De nombreuses fonctions de maintenance automobile

En complément du diagnostic tous systèmes, la Launch X431 PRO5 regroupe de nombreuses fonctions destinées aux opérations courantes d’entretien et de réparation.

Selon le véhicule, elle peut notamment prendre en charge la remise à zéro de l’entretien et de la vidange, le frein de stationnement électronique EPB, la purge ABS, l’apprentissage de l’angle de direction SAS, l’enregistrement ou le remplacement d’une batterie via le système BMS, l’apprentissage du papillon, les adaptations de transmission, certaines fonctions TPMS ainsi que différentes procédures relatives au FAP/DPF, aux injecteurs, à la suspension, au toit ouvrant ou à l’antidémarrage.

Toutes ces fonctions dépendent des possibilités prévues par le constructeur et peuvent donc varier en fonction de la marque, du modèle, de l’année et de la motorisation.

Fonctions guidées VAG pour Volkswagen et Audi

Sur certains véhicules Volkswagen et Audi compatibles, le Launch X431 PRO5 propose des fonctions guidées VAG.

Ces procédures permettent d’accompagner le technicien étape par étape lors de certaines opérations de diagnostic, d’adaptation ou de maintenance.

Cette assistance peut être particulièrement pratique lorsqu’une intervention nécessite plusieurs manipulations dans un ordre précis.

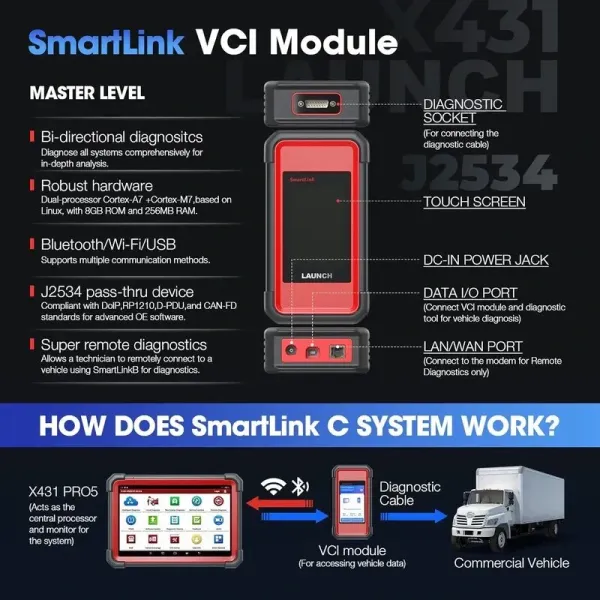

SmartLink C : bien plus qu’un simple connecteur OBD

Le SmartLink C constitue le cœur de la communication entre le véhicule et la tablette X431 PRO5.

Fonctionnant sous Linux, il est équipé d’un processeur Cortex-A7 + Cortex-M7, de 256 Mo de mémoire RAM et de 8 Go de stockage. Il dispose également d’un écran tactile d’environ 3,5 pouces.

La communication peut s’effectuer en Wi-Fi, Bluetooth ou USB selon le mode d’utilisation. Le SmartLink C prend également en charge le Wi-Fi double bande 2,4 GHz et 5 GHz.

Sa plage de tension de fonctionnement est comprise entre 9 et 36 V DC, pour des dimensions approximatives de 204 × 110 × 45 mm.

Cette interface permet au X431 PRO5 de répondre aussi bien aux besoins du diagnostic quotidien qu’aux applications plus avancées utilisant J2534, CAN FD ou DoIP.

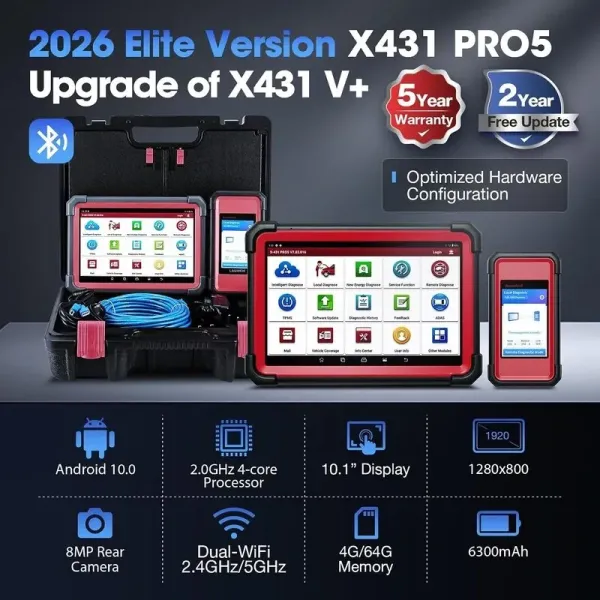

Tablette Launch X431 PRO5 Android 10 de 10,1 pouces

La tablette du X431 PRO5 est conçue pour offrir un espace de travail confortable pendant les opérations de diagnostic.

Elle fonctionne sous Android 10 avec un processeur quadricœur cadencé à 2,0 GHz, accompagné de 4 Go de mémoire RAM et de 64 Go de stockage interne.

Son écran de 10,1 pouces affiche une résolution de 1280 × 800 pixels, permettant de consulter confortablement les menus de diagnostic, les valeurs en temps réel et les résultats obtenus.

Elle intègre également une caméra arrière de 8 MP ainsi qu’une connexion Wi-Fi double bande 2,4 GHz / 5 GHz.

Ses dimensions sont d’environ 274 × 190,5 × 39,5 mm.

Une valise diagnostic multimarque adaptée aux ateliers

Le Launch X431 PRO5 couvre plus de 100 marques automobiles internationales et peut être utilisé sur de nombreux véhicules européens, asiatiques et américains.

Cette couverture en fait une solution particulièrement intéressante pour les garages multimarques et professionnels qui travaillent quotidiennement sur des véhicules de constructeurs différents.

La profondeur du diagnostic et les fonctions accessibles dépendent néanmoins de chaque véhicule. Certaines marques permettent un niveau d’intervention particulièrement avancé tandis que d’autres disposent de fonctions plus limitées selon le modèle, l’année ou le calculateur.

Diagnostic local et possibilités de diagnostic à distance

Avec le SmartLink C compatible, le Launch X431 PRO5 peut également prendre en charge certaines fonctionnalités de diagnostic à distance lorsque les services et licences nécessaires sont disponibles.

Cette possibilité peut s’avérer utile pour les ateliers ayant besoin de l’assistance d’un technicien distant lors d’une opération complexe.

La disponibilité de ces services dépend notamment du pays, des licences utilisées et des services LAUNCH activés sur l’appareil.

Une plateforme évolutive avec les accessoires LAUNCH

Le Launch X431 PRO5 peut évoluer avec les besoins de votre activité grâce à différents accessoires complémentaires vendus séparément.

Il peut notamment fonctionner avec le X-PROG3 pour certaines opérations liées à l’antidémarrage et à la programmation, avec le TSGUN pour certaines interventions TPMS ou encore avec le BST-360 pour le contrôle des batteries.

La plateforme peut également être complétée par un vidéoscope compatible ou des équipements destinés à la calibration ADAS.

La prise en charge de certaines applications spécifiques, notamment pour les véhicules utilitaires ou poids lourds, peut nécessiter des logiciels ou accessoires supplémentaires.

Pourquoi choisir la valise diagnostic Launch X431 PRO5 ?

Le X431 PRO5 se distingue par sa capacité à réunir au sein d’un seul équipement le diagnostic tous systèmes, le contrôle bidirectionnel, le codage ECU, les adaptations, les fonctions de maintenance et la communication J2534 Pass-Thru.

La présence du SmartLink C et la compatibilité avec CAN FD et DoIP renforcent également son intérêt pour les professionnels travaillant sur des véhicules récents.

Il s’adresse particulièrement aux garages multimarques, mécaniciens indépendants, spécialistes du diagnostic automobile, ateliers d’électricité automobile et utilisateurs expérimentés souhaitant disposer d’une solution évolutive.

Plutôt que de multiplier les petits appareils dédiés à une seule fonction, le Launch X431 PRO5 permet de centraliser une grande partie des opérations de diagnostic et d’entretien au sein d’une même plateforme.

Caractéristiques techniques du Launch X431 PRO5

Modèle : LAUNCH X-431 PRO5
Système d’exploitation : Android 10
Processeur tablette : Quad-Core 2,0 GHz
Mémoire RAM : 4 Go
Stockage interne : 64 Go
Écran : 10,1 pouces
Résolution : 1280 × 800 pixels
Caméra arrière : 8 MP
Wi-Fi : 2,4 GHz / 5 GHz
Interface véhicule : SmartLink C
Protocoles avancés : J2534 Pass-Thru, CAN FD et DoIP
Diagnostic : tous systèmes sur véhicules compatibles
AutoVIN : disponible selon véhicule
Contrôle bidirectionnel : disponible selon véhicule
Codage et adaptations ECU : disponibles selon véhicule
Fonctions guidées VAG : disponibles sur véhicules compatibles
Programmation via logiciels OEM J2534 : possible lorsque prise en charge
ADAS : extension possible avec équipement compatible vendu séparément
TPMS : fonctions extensibles avec accessoires compatibles
IMMO / clés : extension possible avec X-PROG3 selon véhicule
Alimentation SmartLink C : 9 à 36 V DC
Couverture automobile : plus de 100 marques avec mises à jour régulières

Vérifiez la compatibilité avant votre commande

Les fonctions disponibles sur la Launch X431 PRO5 peuvent varier selon la marque, le modèle, l’année, la motorisation et les calculateurs installés dans le véhicule.

Si votre achat concerne principalement une fonction particulière telle que le codage d’un calculateur, une programmation ECU, une adaptation, une fonction antidémarrage, un test actif ou une procédure de maintenance spécifique, il est recommandé de vérifier sa compatibilité avant de commander.

Pour effectuer cette vérification, préparez la marque, le modèle, l’année et idéalement le numéro VIN du véhicule.

Launch X431 PRO5 : une solution de diagnostic pensée pour les véhicules modernes

Avec l’évolution des réseaux électroniques automobiles, une valise de diagnostic doit aujourd’hui être capable de communiquer avec un nombre croissant de calculateurs et de protocoles.

Le Launch X431 PRO5 avec SmartLink C combine diagnostic multimarque, tests bidirectionnels, maintenance, codage ECU, communication J2534, CAN FD et DoIP dans une plateforme conçue pour accompagner les interventions automobiles modernes.

Une solution complète pour diagnostiquer plus efficacement les pannes, intervenir sur davantage de véhicules et faire évoluer progressivement l’équipement de votre atelier.
